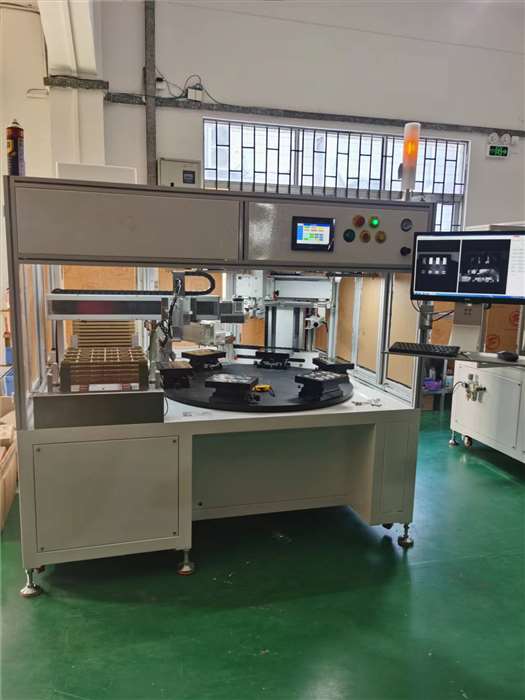

全自动转盘丝印机机械手下料木板丝印机非标定制鞋垫鞋面丝印机全自动丝印机-东莞市日和丝印移印器材有限公司

全自动转盘丝印机机械手下料木板丝印机非标定制鞋垫鞋面丝印机全自动丝印机

一、此印刷機具有以下特點：

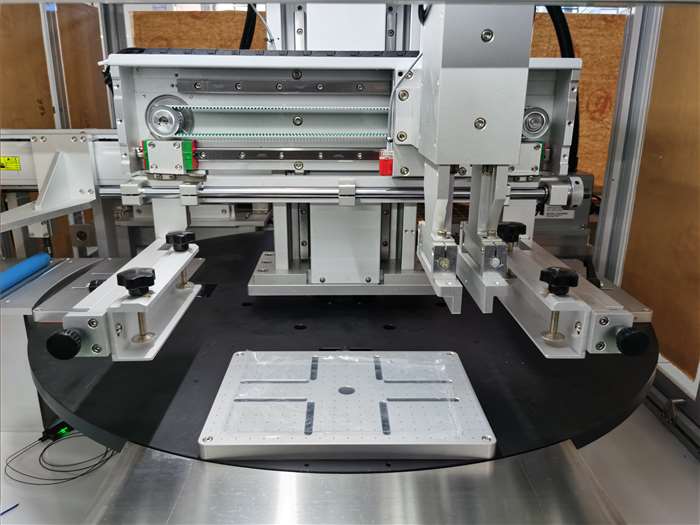

1、网版升降采用伺服电机，搭配高性能导程传动螺杆和精密线性导轨相结合，网框升降采用丝杆导向，印刷更平稳顺畅，印刷精度更高。
2、印刷座架采用步进电机，运行快速，定位精准，行程/速度/方向数字化设定。
3、印刷座架采用一体拉铝成型，结构简单。刀架采用气缸配合交叉滚子导轨导向，稳定滑顺，精度高。刮刀与墨刀采用一体拉铝成型，结构简单，使用方便，性能稳定。

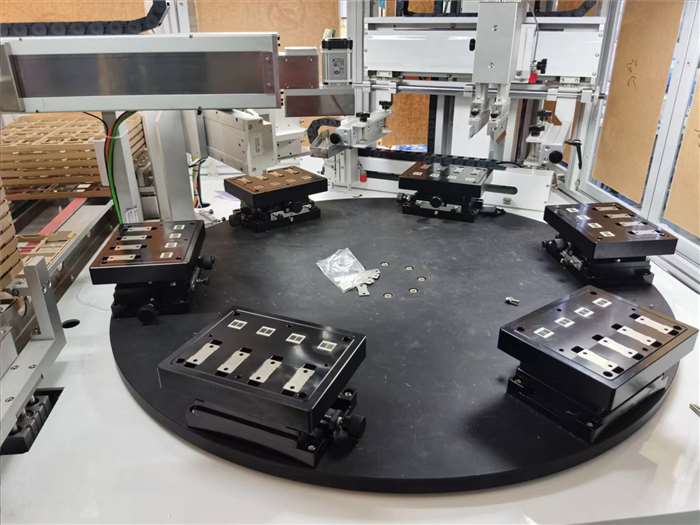

    4、转盘工作台采用台湾精密凸轮分割器驱动，重复定位精准速度快，工作台千分尺微调（行程±6mm），真空吸气台板，产品定位精准，防止旋转过程中产品松动现象。转盘一体成型铸铝加工而成，结构稳定，刚性优越，台面平面度精度0.05mm。

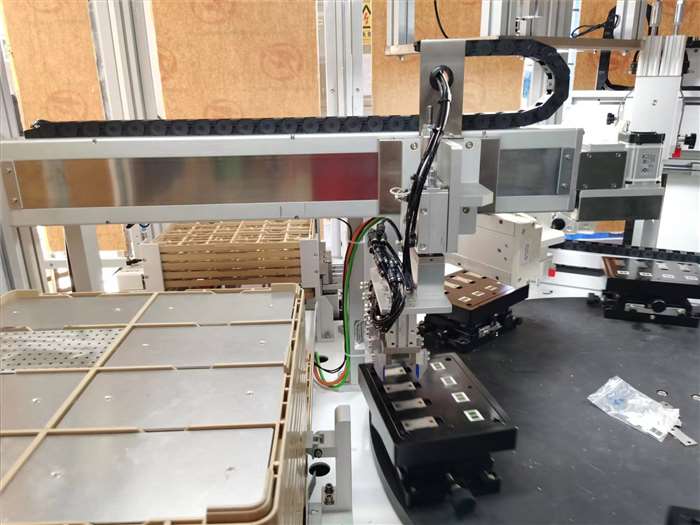

5、机械手下料：可配置机械手下料，减少生产力，提高生产效率，机器与生产线对接，直接下料至生产线，可根据客户要求非标定制。

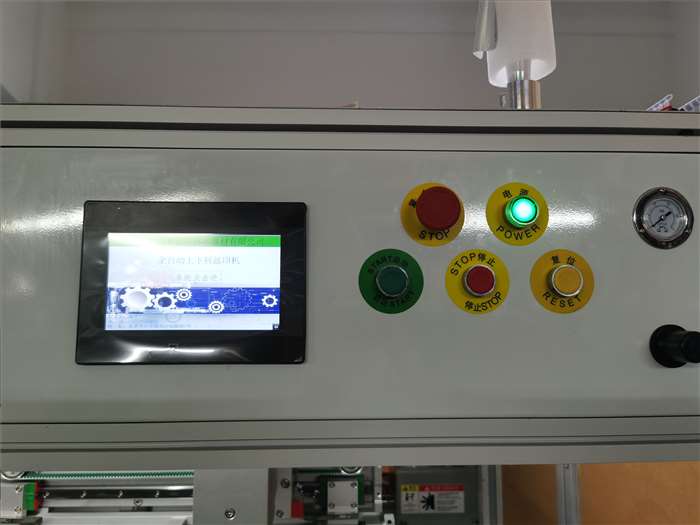

6、采用先进控制三菱PLC控制，人机界面数字化控制，可设定多种功能及操作参数，利于作业数据化及标装化，人性化。
7、加装安全杆，安全光幕，周密防护操作者人身安全。
8、免油式滤水调压组不产生排气油雾污染，适合无尘室内使用。
9、功能程序设定储存功能，保持记，方便下次使用。

二、技術參數：
1、印刷顔色            1色 (可套多色)
2、單周期           可以
3、持續運動             可以
4、项目計數                 可以
5、各部位延時               可以（可調）
6、印刷速度            1200次/小时
7、最大网框            400mmX650mm
8、最大印刷面积          180mmX250mm
9、工作台尺寸                     200mmX300mm
10、转盘直径                       ¢845mm
11、工位数                         4工位
12、机械手行程                     500mm
13、工件最大高度              80mm
14、网框上落行程         200mm
15、刮刀左右行程             350mm
16、刮刀、油刮上下行程          30mm
17、工作台纵横调节量               ±6mm
18、取料方式                       真空吸附或手指夹持
19、升降驅動            伺服电机
20、控制系統             PLC
21、控制電壓                 DC24V
22、電源電壓             AC220V 50/60Hz
23、連接負荷            2.2KW
24、工作气压Mpa           0.4-0.6Mpa
25、空氣消耗 / 周期        3.0L
26、機身外形尺寸               1160mm（L）*1450mm(W)*1600mm(H)
27、重量             560 KG

三、機器操作安全性能：
RH-2030p精密转盘丝印機符合最新的工程式樣，如按要求使用絕對值得信賴。机器装有紧急开关：当遇到紧急事情时按下紧急开关，则机器马上断电。回到起始位置，当事情处理好后扭出紧急开关，便可以安全启动恢复正常。

四、注意事项：
（1）、当机器需要移动或修理时，必须将电源和气源切断。
（2）、当调整或清洗油刮时，请按步骤操作。
（3）、增强防火意识，配备消防器材。
